Технический рисунок — один из ключевых инструментов в разработке одежды. Он передаёт конструкторам и производству точную информацию об изделии: форму, конструкцию, отделку, фурнитуру. От его качества зависит, насколько верно будет реализована дизайнерская идея в материале. Однако даже опытные дизайнеры иногда допускают ошибки, которые затрудняют дальнейшую работу над моделью. В этой статье мы разобрали пять самых распространённых ошибок при создании технических рисунков и объяснили, как их избежать.
- Недостаточная точность и детализация
Технический рисунок — это язык для общения с конструктором, швеей, производством. Если отсутствуют важные детали (строчки, фурнитура, молнии, кнопки, вытачки, подгибы и т. д.), изделие не будет изготовлено так, как задумано.
Важно: показывать все конструктивные элементы: швы, отделку, карманы, клапаны, отстрочки, застежки, кулиски, крои рукавов и т.д.
- Отсутствие пропорций
Некорректные пропорции могут ввести в заблуждение: например, слишком короткий рукав или неверная ширина брюк. Технический рисунок должен быть стилизованным, но сохранять конструктивные отношения длины и ширины.
Важно: соблюдать основные анатомические и конструктивные пропорции, даже в схематичном виде.
- Смешение технического и художественного подхода
Технический рисунок не должен быть стилизованным или модным. Его цель — не вдохновить, а четко передать информацию. Избыточные тени, текстуры, позы модели, стилистические изгибы — всё это мешает считыванию конструкции.
Важно: технический рисунок = функциональная схема, а не креативный скетч.
Подробнее о видах эскизов смотри здесь:
6 видов эскизов при проектировании одежды

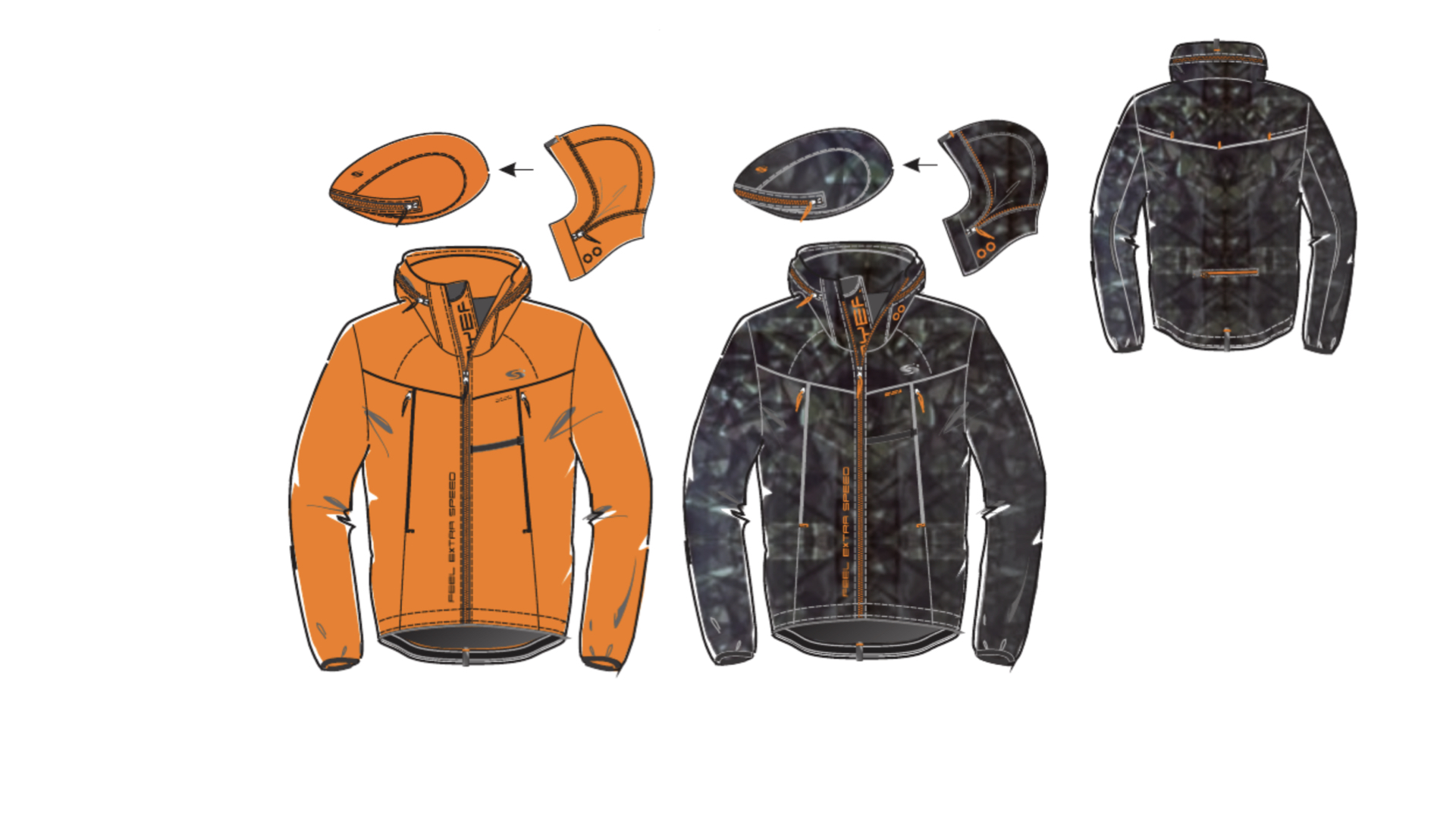

- Неполный вид изделия
Ограничение только фронтальным или только спинным видом недостаточно. Часто забывают добавить:
Важно: показывать все значимые стороны изделия и при необходимости — детали в увеличенном масштабе.- вид сзади
- вид сбоку (если важно)

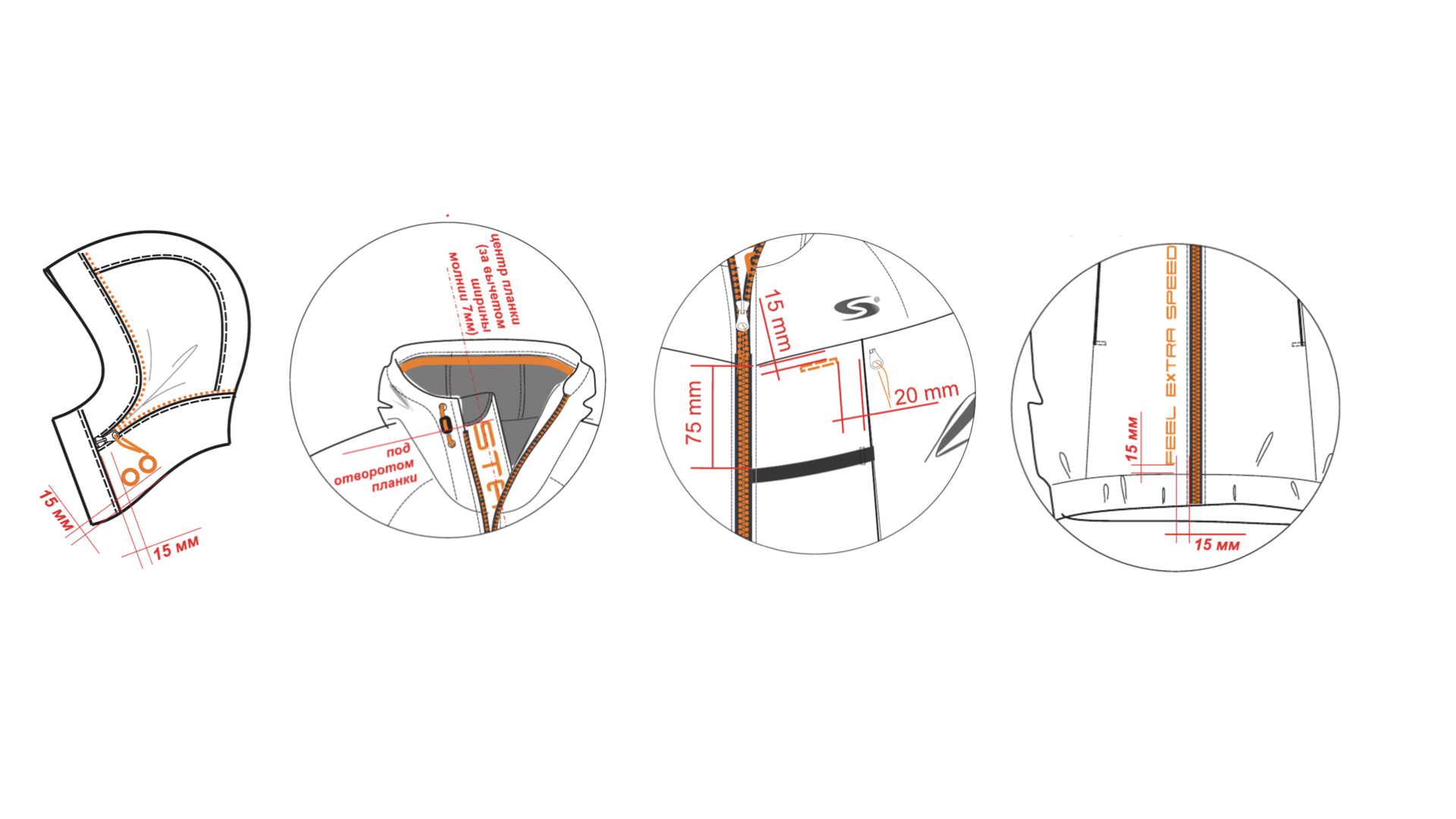

- деталировку (воротник, манжет, карман крупным планом)
Важно: показывать все значимые стороны изделия и при необходимости — детали в увеличенном масштабе.

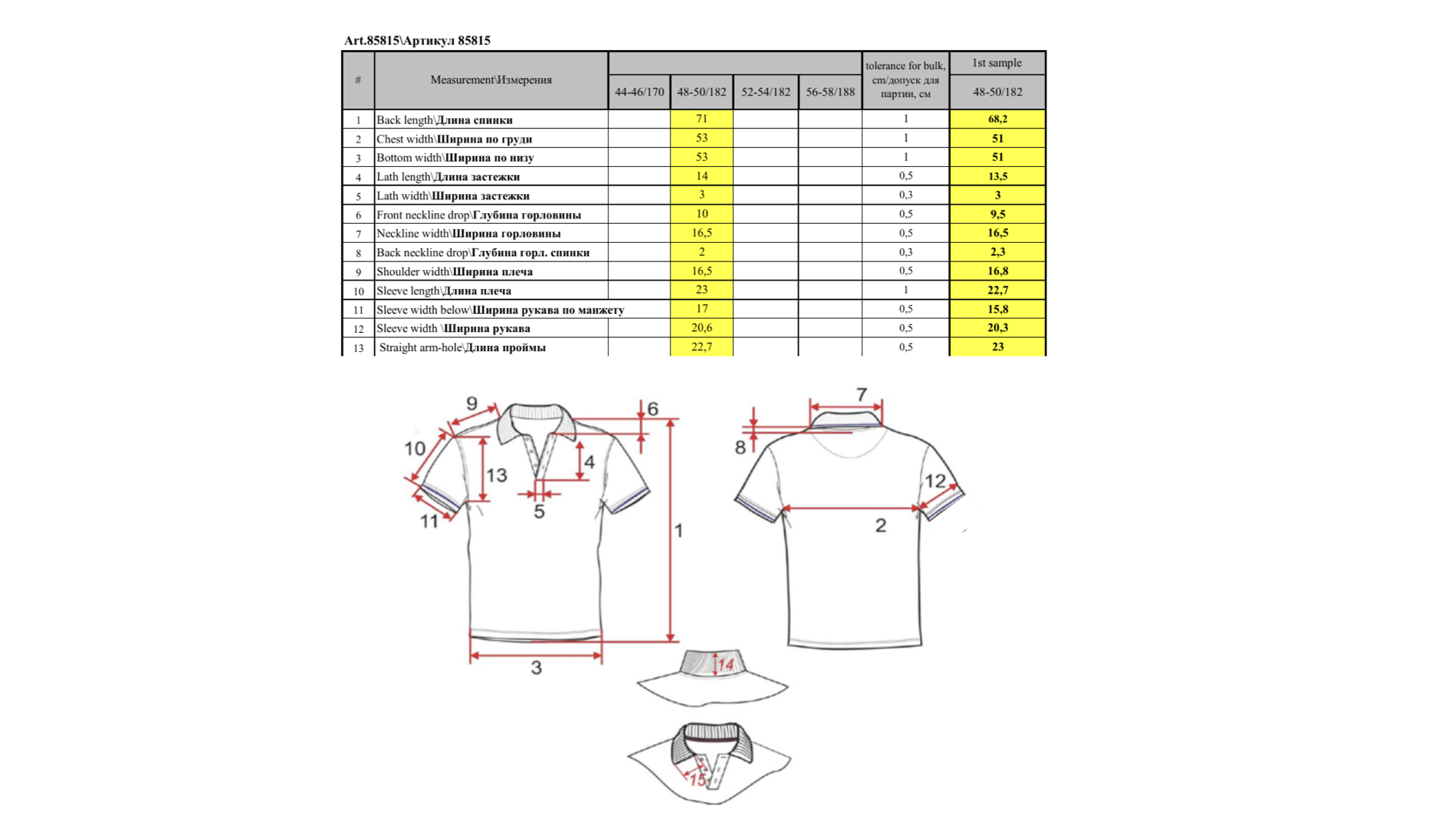

- Нет согласованности с техническим описанием (spec sheet)
Иногда рисунок не совпадает с таблицей мер, описанием швов, материалов и т.п. Это приводит к недопониманию на производстве.
Создание грамотного технического рисунка требует внимания к деталям, понимания конструктивной логики и чёткого визуального языка. Помните: этот рисунок — не иллюстрация для вдохновения, а точный инструмент передачи информации. Избегая описанных ошибок, вы сделаете процесс коммуникации с производством и командой быстрее, яснее и профессиональнее. Чем чётче ваш технический эскиз — тем надёжнее результат.
